Diagrames de contactes#
Les entrades es representen com a interruptors NT. Si l’entrada està negada es representa amb un interruptor NO.
La funció AND de dues entrades implica posar els dos interruptors en sèrie
La funció OR de dues entrades implica posar els dos interruptors en paral·lel
La sortida es representa per una bombeta
Pàgina en desenvolupament
Encara estem treballant en aquest document.
Esperem oferir-vos properament el seu contingut.
Disculpeu les molèsties.

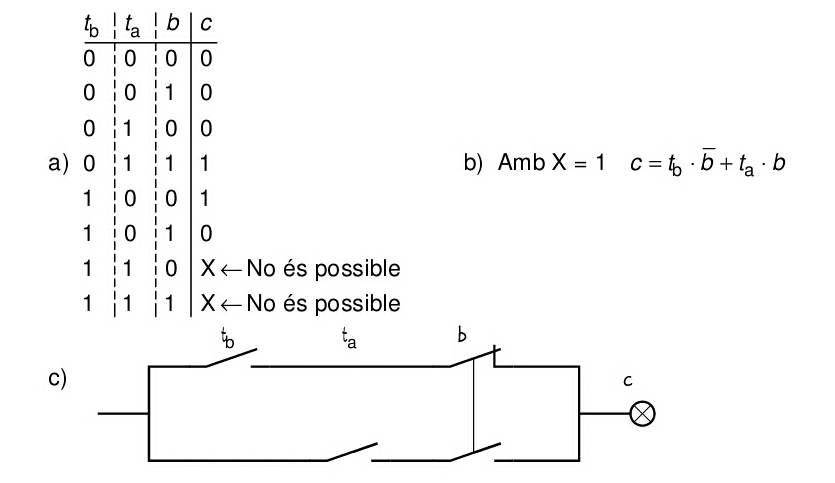

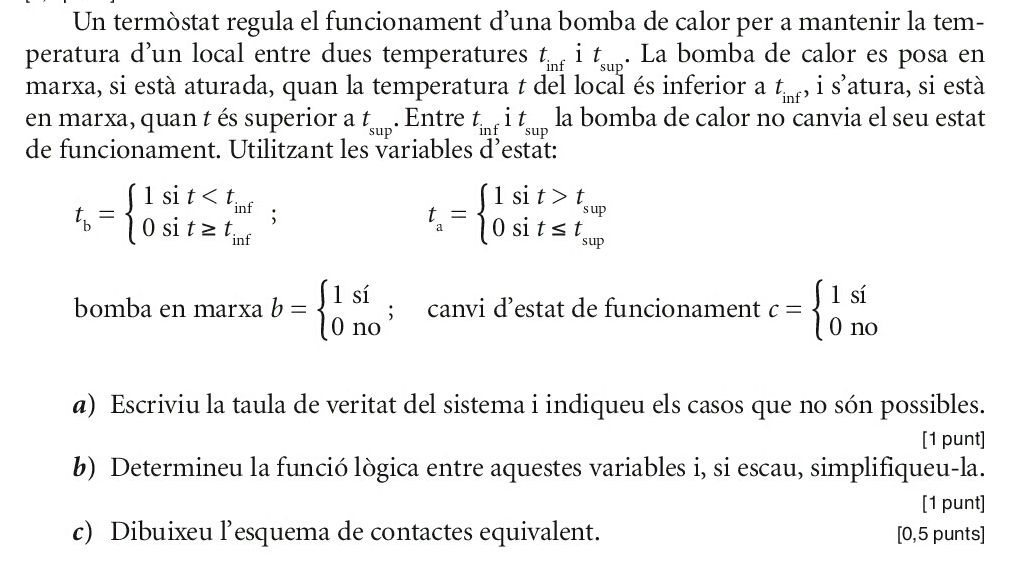

PAU 2010 S4 2#

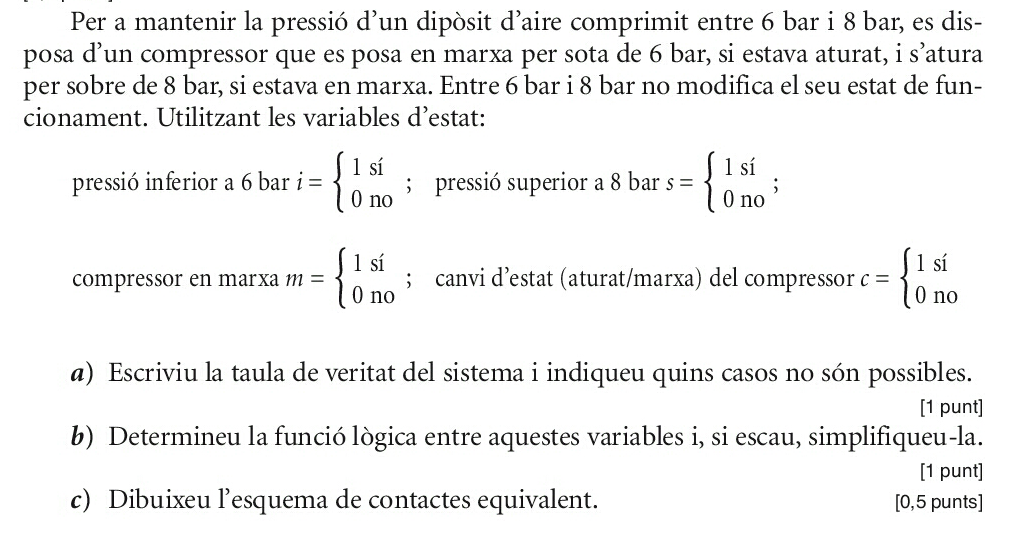

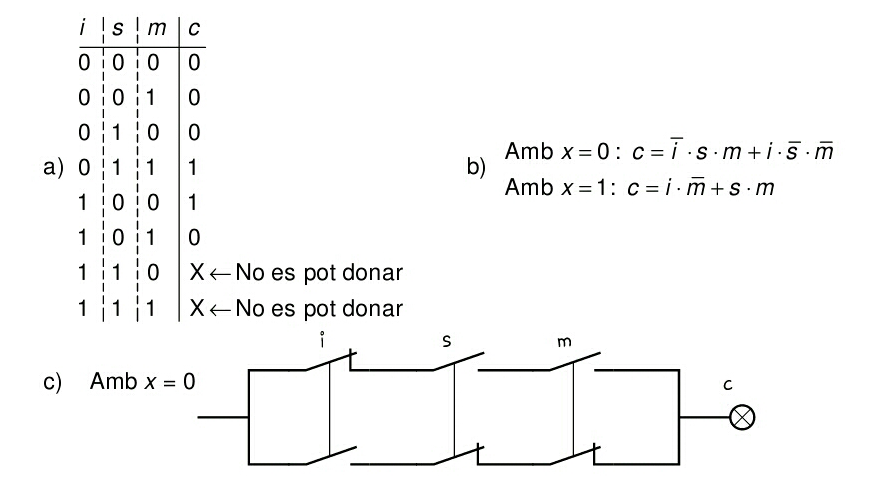

PAU PAU 2009 S1 2#

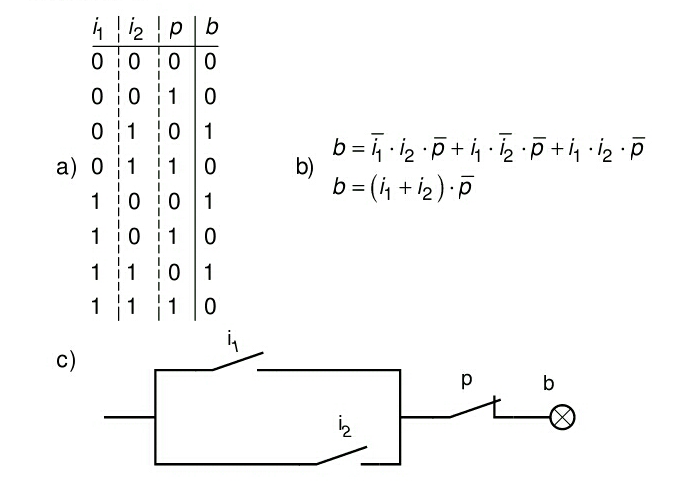

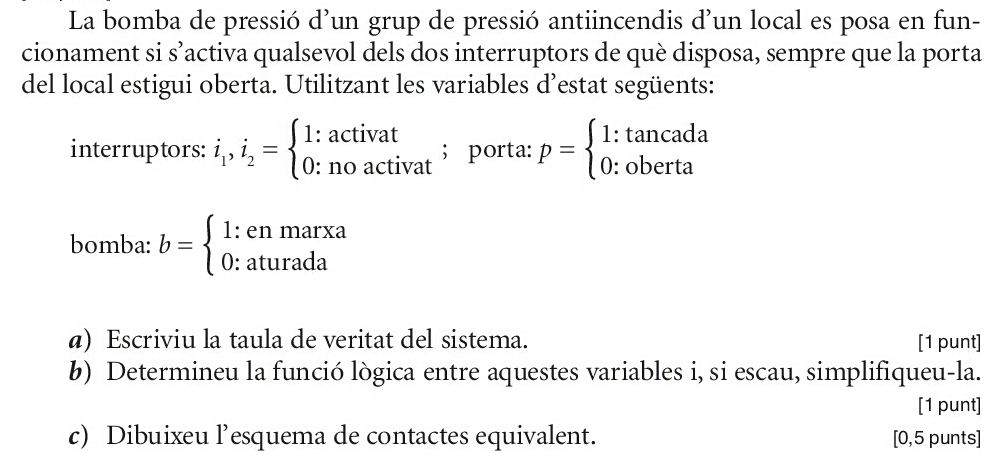

PAU 2009 S4 2#
